Wankelmotor: Aufbau/Autos/Mazda-Modelle

Funktion und Geschichte des Kreiskolbenmotors

Jürgen Voigt Geschäftsführender Redakteur Test & Technik
Inhalt
  1. Wie funktioniert der Wankelmotor?
  2. Einführung des Wankelmotors
  3. Welche Vorteile hat der Wankelmotor?
  4. Der NSU Ro 80 bringt den Wankelmotor ins Rollen
  5. Wankelmotor-Versuche bei Mercedes
  6. Erste Wankelmotoren bei Mazda
  7. Mazda RX-7 und RX-8 machen Wankelmotor in Deutschland relevant
  8. Der Wankelmotor in der Gegenwart

Als 1963 das erste Auto mit Wankelmotor präsentiert wurde, glaubte nicht nur Felix Wankel, dass das nach ihm be­nannte Prinzip den Hubkolbenmotor ersetzen würde. Aber nach erfolgreichem Start verschwanden die munter rotierenden Dreieckskolben bis auf wenige Ausnahmen wieder aus den Motorräumen.



Wie funktioniert der Wankelmotor?

Das Prinzip des Wankelmotors: Der Kolben (in diesem Fall Scheibe genannt) läuft nicht mit Unterbrechungen auf und ab, sondern in einer flüssigen Bewegung im Kreis. Dabei erinnert der Brennraum an zwei ineinander übergehende Kreise und die Scheibe (der Kolben) an ein Dreieck mit abgerundeten Seiten. Eigentlich schien die Akte "Wankelmotor" allerdings bereits geschlossen, als in den 2010er-Jahren der Sportwagen Mazda RX-8 als letztes Kreiskolben-Auto peu à peu von den Weltmärkten verschwand – so auch in Deutschland. Doch 2023 waren es wieder die Gralshüter des Wankels aus Hiro­shima, die den Kreiskolben erneut zum Leben erweckten.

Im 2023 vorgestellten Mazda MX-30 e-Skyactiv R-EV übernimmt ein Einscheiben-Wankel seinen Dienst, so wie seiner­zeit im ersten Auto mit Wankelmotor. Doch anders als im schicken, kleinen, heckmotorisierten Roadster NSU/Wankel Spider von 1963 ist der Kreiskol­benmotor im MX-30 R-EV in Kooperation mit einem Generator für die Stromerzeugung an Bord zuständig. Denn den eigentlichen Antrieb der Räder übernimmt im Zuge des Mobilitäts­wandels hier ein Elektromotor. Auch interessant: Unsere Produkttipps bei Amazon

Der Mazda MX-30 R-EV (2023) im Video:




Einführung des Wankelmotors

Im Jahr 1963 waren Elektroautos noch kein Thema. Die Rolle des "Gamechangers" kam da schon eher dem NSU/Wankel Spider bei sei­ner Präsentation auf der IAA in Frankfurt zu. Bereits 1957 hatte Felix Wankel (Namensgeber für den Wankelmotor) zusammen mit NSU den komplexen Drehkolbenmotor vorgestellt, bei dem sich nicht nur der Drei­eckskolben, sondern auch das Gehäuse drum­herum bewegt. In der praktischen Umsetzung – und zunächst eher zum Missfallen seines Erfinders – wurde daraus dann der einfachere Kreiskolbenmotor, der auf reges Interesse un­ter den Automobilherstellern traf.

Auch interessant:



Welche Vorteile hat der Wankelmotor?

Die Vorteile des Wankelmotor-Konzepts gegenüber dem Hubkolbenmotor lagen auf der Hand: erheblich weniger bewegliche Teile, kei­ne ständig oszillierenden Massen wie auf und ab sausende Kolben oder flatternde Ventile und somit auch keine ständig wechselnde Be­lastungsrichtung. Stattdessen eine kontinuier­liche, vibrationsarme Drehbewegung des Dreieckskolbens mit einem Arbeitstakt pro Kolbenumdrehung, wogegen ein Einzylinder-Hubkolbenmotor nur bei jeder zweiten Um­drehung Kraft erzeugt ("Lastspiel").

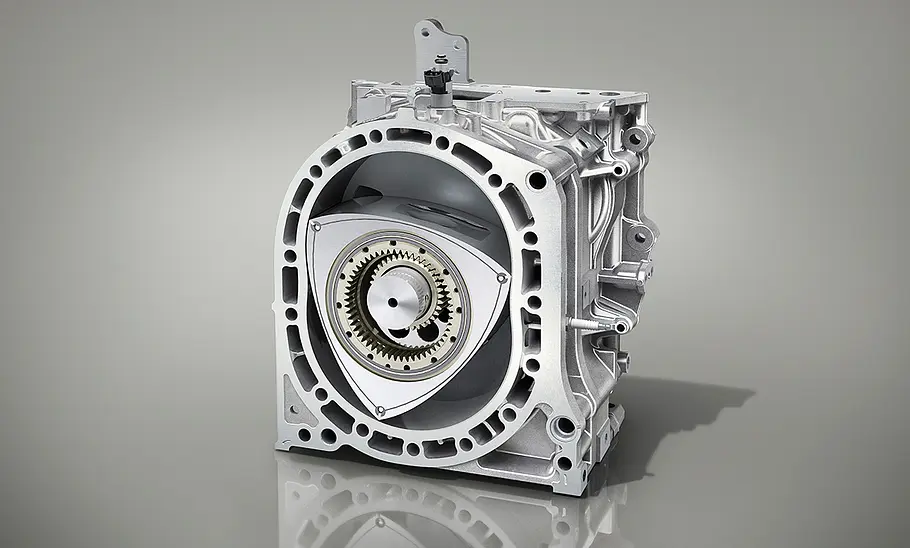

Wankelmotor des Mazda MX-30 R-EV
Der Wankelmotor aus dem MX-30 im Stillstand. Vorne im Bild sind der dreieckige Kolben (Scheibe) und der Brennraum zu erkennen, dessen Kontur an zwei sich überschneidende Kreise erinnert. Foto: Mazda


Der NSU Ro 80 bringt den Wankelmotor ins Rollen

Mit dem 1963 präsentierten und bis 1967 ledig­lich 2375 Mal verkauften Wankel Spider mach­te NSU nicht unbedingt das große Geschäft, was sich ab 1967 aber ändern sollte. Dann enthüll­te die Firma aus Neckarsulm ihren NSU Ro 80 auf der IAA in Frankfurt, wo die geräumige Limousine nicht nur mit einem 115 PS (85 kW) starken Zweischei­ben-Wankelmotor, sondern auch durch das futu­ristische Karosserie-Design (cW-Wert: 0,35 – sensationell) begeisterte. Doch schon bald geriet der große NSU bei der Kundschaft in Misskredit durch häufig auftreten­de Motorschäden, begleitet von hohem Sprit- und Ölverbrauch. Immerhin wurden bis 1977 beachtliche 37.374 Ro 80 gebaut, bevor die Marke NSU im Volks­wagenkonzern bei Audi landete. Dort schaff­te es der Wankel zwar noch in einen Prototyp des Audi 100 (Baureihe C2), ließ dann aber bis zum Audi A1 e-tron von 2010 – einer elektrisch fahrenden Studie mit einem Wankelmotor als Range Extender – nichts mehr von sich hören.



Wankelmotor-Versuche bei Mercedes

Auch bei Mercedes wurde fleißig am Wankelmotor geforscht und entwi­ckelt, und zwar nicht nur im Verborgenen. Da­für nutzte der Autohersteller aus Schwaben das Forschungsfahr­zeug C 111, einen bisher nicht gekannten, 1,1 m flachen Supersportwagen, der gern auch auf Messen gezeigt wurde – so auch 1970 in Genf, wo die zweite Generation des C 111 mit einem 350 PS (257 kW) starken Vierscheiben-Wankel­motor (vier Mal 602 cm3 Kammervolumen) Premie­re feierte. Doch weder im C 111 noch in einem anderen Mercedes ging der Kreiskolbenmotor in Serie. Dazu trug auch die Ölkrise bei. Gegen die 1973 davongaloppierenden Spritpreise war der prinzipbedingt nicht gerade sparsame Wankelmotor kaum das geeignete Mittel. Seine im Vergleich zum Hubkolbenmotor ver­winkelte Brennraumgeometrie und die im Verhältnis zum Volumen große Oberfläche standen einer effizienten und schadstoffarmen Verbrennung im Weg.

Mazda Cosmo Sport/Mazda RX-7/Mazda RX-8/Mazda RX-7 (SA2)
Die Historie an Mazdas-Wankel-Autos versammelt: RX-7 (1992, o.l.), RX-8 (2003, o.r.), Cosmo Sport 110 S (1967, u.l.) und RX-7 (1978, u.r.). Foto: Tom Kirkpatrick


Erste Wankelmotoren bei Mazda

Auch wenn mehrere andere Hersteller wie GM (Corvette-Studie), Lada oder Citroën an dem Prinzip forschten, blieb auf längere Sicht nur ein Hersteller, der auf den Wankelmotor setzte: Mazda. Als eines der ersten Automobilunternehmen hatte Mazda bereits 1961 eine Lizenzver­einbarung mit NSU über Entwick­lung und Bau von Kreiskolbenmotoren geschlossen. Den ersten Prototyp zeigte die japanische Marke noch im selben Jahr, und da­mit war der Wettlauf um das erste serienmä­ßige Wankelauto gestartet, den NSU mit dem Wankel Spider für sich entschied. Doch Mazda setzte statt auf den Einscheiben-Wankel wie im NSU Spider auf den stärkeren Motor mit zwei rotierenden Dreieckskolben: Der Sportwagen Mazda Cosmo Sport 110 S war geboren. Es folgten zahlreich weitere Modelle mit den kompakten, leichten und kultiviert laufenden Kreiskolben-Aggregaten, meist mit dem Kürzel RX im Schriftzug. In Deutschland fanden sie jedoch meist wenig Beachtung oder wurden gar nicht erst verkauft.



Mazda RX-7 und RX-8 machen Wankelmotor in Deutschland relevant

In Deutschland kam der Wankelmotor mit der 1978 vorgestellten erste Baureihe des Mazda RX-7 wieder ins Gespräch. So richtig po­pulär wurde der RX-7 aber in den USA, wo er sich als bedeutend günstigere Alternative zu den Por­sche-Modellen 924 und 944 mauserte. Vom RX-7 folgten dann noch zwei weitere Ge­nerationen, unter ande­rem auch als Cabrio (zweite Generation), und eine dritte Generation mit einem 240 PS (177 kW) starken Biturbo-Kreiskol­bentriebwerk. Bis 2002 wurden vom Mazda RX-7 weltweit über 811.000 Exemplare abge­setzt. Damit ist der Mazda RX-7 durch das insgesamt meistver­kaufte Auto mit Wankelmotor.

Mit dem Mazda RX-8 schlug man 2003 in Japan das zu­nächst letzte Kapitel der Wankelmotor-Historie auf. Als 2+2-Sitzer mit nach hinten öffnenden Fond-Türen hauchte man dem RX-8 damals ein wenig Alltagstauglichkeit ein. Unter der flachen Haube arbei­tete ein komplett neuer Zweischeiben-Wankel-Saugmotor der Renesis-Generation mit 192 oder 231 PS (141 oder 170 kW). Eine der wichtigs­ten Neuerungen war die Verlegung der Auslass­kanäle in die Seitenwand des Rotorgehäuses, was eine effektivere Verdich­tung und damit weniger Verbrauch zur Folge hat­te. Doch auch der RX-8 war kein automobiler Kostverächter, und auf einen ausrei­chenden Ölstand sollte man stets achten.



Der Wankelmotor in der Gegenwart

Nachdem der RX-8 Geschichte war, brachte erst der Mazda MX-30 e-Skyactiv R-EV den Wankelmotor als Range Extender zurück. Auch die Sportwagenstudie Mazda Iconic SP funktioniert nach diesem Prinzip. Weil der Einscheiben-Wankelmotor hier nicht al­lein für den Antrieb zu­ständig ist, sondern Strom für den Elektromotor pro­duziert, kann das kompakte Aggregat unter optimalen Last- und Drehzahlbedingungen arbeiten und ist somit sehr sparsam. Was bleibt, ist die einzigartige Soundkulisse, die der Drehkolben erzeugt.

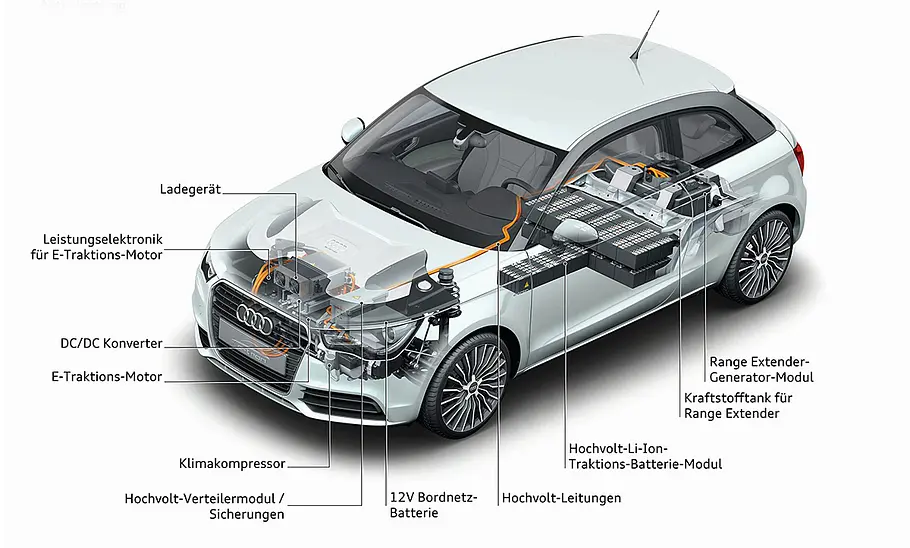

Audi A1 e-tron Antriebsstrang
Der Antriebsstrang des Audi A1 e-tron mit Wankelmotor als Range Extender. Foto: Audi

Die Idee, ein Elektroauto per Wan­kelmotor mit Strom zu versorgen, wurde auch 2010 mit dem Audi A1 e-tron aufgegriffen. Daraus hätte da­mals durchaus mehr werden können, was sich auch auf ersten Testfahrten bestätigte. Doch der Wankel-Ansatz des Audi A1 e-tron war seinerzeit mit der vorgegebenen Konzern-Elektrostrategie aus Wolfsburg nicht in Ein­klang zu bringen. Und so wird eine Fortsetzung der Wankelhistorie weiterhin von den Mazda-Machern in Hiroshima abhängen.
